توضیحات

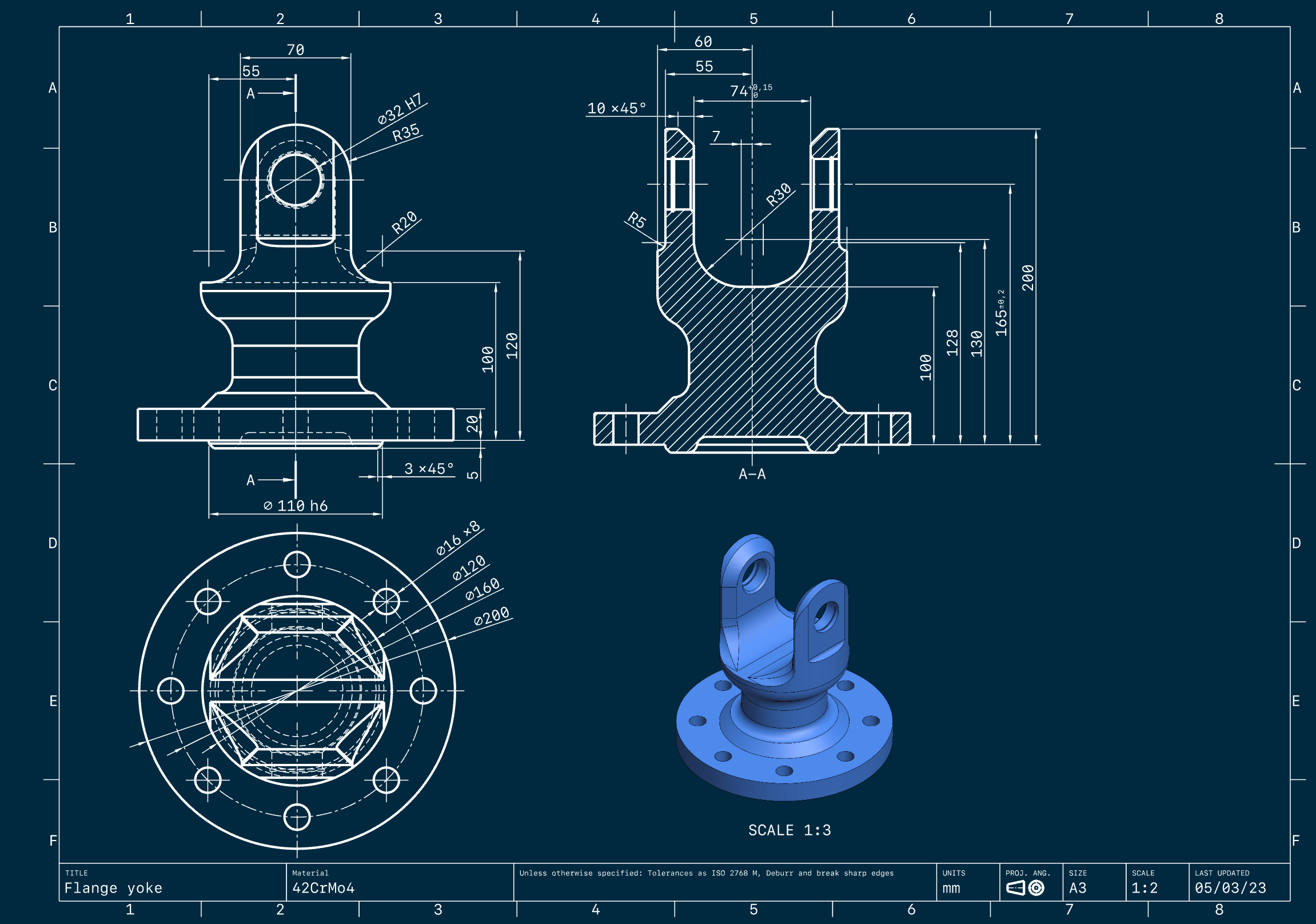

خدمات نقشه‌کشی صنعتی در «CAD Synergy» شامل تهیه‌ی نقشه‌های فنی دوبعدی (2D) دقیق و منطبق بر استانداردهای صنعتی است. این خدمت مناسب پروژه‌هایی است که نیاز به مستندسازی کامل مدل‌های سه‌بعدی و آماده‌سازی آن‌ها برای تولید، مونتاژ یا کنترل کیفیت دارند.
ویژگی‌های کلیدی:
-
استخراج نماهای استاندارد
-
نماهای Front, Top, Side و بخش مقطع (Section View)
-
تهیه نماهای ایزومتریک و جزئیات داخلی
-
-
ابعادگذاری و تلرانس‌دهی (GD&T)
-
درج اندازه‌ها، خطوط اندازه‌گیری و تلرانس‌های هندسی مطابق استاندارد ISO 1101
-
تعیین تلرانس‌های ابعادی، زاویه‌ای و موقعیتی
-
-
تعیین مصالح و مشخصات فنی
-
درج جدول مواد (Material List) با مشخصات دقیق
-
شرح عملیات حرارتی یا آبکاری در صورت نیاز
-
-
تهیه دستورالعمل مونتاژ و جداسازی
-
تدوین دستورالعمل‌های ساده‌ی مونتاژ (Assembly Instructions)
-
نمایش نحوه ی قرارگیری و اتصال قطعات
-
-
استانداردسازی قالب و لایه‌ها
-
استفاده از لایه‌های مجزا (Layers) برای خطوط برش، برش‌مقدماتی و حاشیه‌نویسی
-
استفاده از بلوک‌ها (Blocks) برای قطعات تکرارشونده
-
-
خروجی‌های مورد نیاز تولید
-
فایل DWG قابل ویرایش
-
PDF با رزولوشن بالا برای چاپ
-
فرمت DXF برای ماشین‌کاری CNC
-
-
زمان‌بندی و بازخورد
-
تحویل نقشه‌ی اولیه در ۲–۳ روز کاری
-
شامل دو دور اصلاح رایگان بر اساس بازخورد کارفرما
-
-
تضمین انطباق با استانداردها
-
انطباق با ISO 128 (تعبیه نقشه) و ISO 129 (ابعادگذاری)
-
